उत्पाद का विवरण
उत्पत्ति के प्लेस: चाइना में बना
ब्रांड नाम: Dayoo
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: बातचीत योग्य
प्रसव के समय: बातचीत योग्य
भुगतान शर्तें: बातचीत योग्य
रंग: |
सफ़ेद |
अधिकतम परिचालन तापमान: |
1700 ° C |
पारदर्शिता: |
अस्पष्ट |
विद्युत इन्सुलेशन: |
उत्कृष्ट |
लोचदार मापांक: |
380 जीपीए |
यांत्रिक शक्ति: |
उच्च |
सतह खत्म: |
पॉलिश |
आकार: |
स्वनिर्धारित |
थोक घनत्व: |
> 3.63 |
कम थर्मल विस्तार: |
उत्कृष्ट |
थर्मल विस्तार गुणांक: |
8x10^-6/k |
विद्युत प्रतिरोधकता: |
10^14 ओम-सीएम |
गलनांक: |
2,072 ° C |
आनमनी सार्मथ्य: |
400 एमपीए |
Water Absorption: |
0 |
रंग: |
सफ़ेद |
अधिकतम परिचालन तापमान: |
1700 ° C |
पारदर्शिता: |
अस्पष्ट |
विद्युत इन्सुलेशन: |
उत्कृष्ट |
लोचदार मापांक: |
380 जीपीए |
यांत्रिक शक्ति: |
उच्च |
सतह खत्म: |
पॉलिश |
आकार: |
स्वनिर्धारित |
थोक घनत्व: |
> 3.63 |
कम थर्मल विस्तार: |
उत्कृष्ट |
थर्मल विस्तार गुणांक: |
8x10^-6/k |
विद्युत प्रतिरोधकता: |
10^14 ओम-सीएम |
गलनांक: |
2,072 ° C |
आनमनी सार्मथ्य: |
400 एमपीए |
Water Absorption: |
0 |

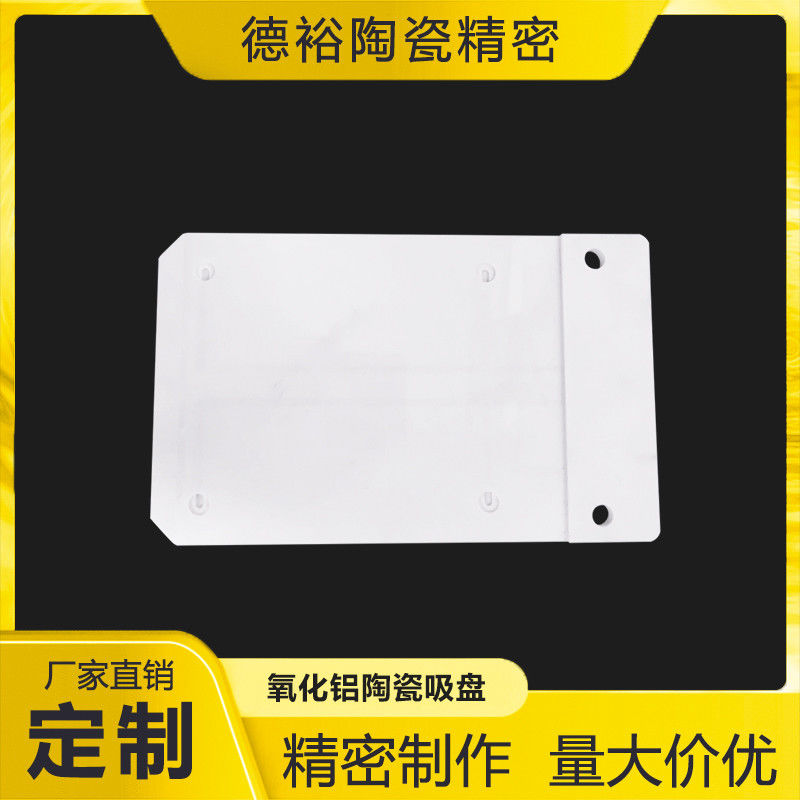

एल्यूमिना सिरेमिक माउंटिंग सब्सट्रेट: उच्च-प्रदर्शन सर्किट के लिए आदर्श मंच
परिचय
एल्यूमिना सिरेमिक माउंटिंग सब्सट्रेट उच्च-शुद्धता वाले एल्यूमीनियम ऑक्साइड (Al₂O₃) से सटीक सिरेमिक प्रक्रियाओं के माध्यम से बनाए गए सर्किट वाहक सब्सट्रेट हैं। वे न केवल इलेक्ट्रॉनिक घटकों के लिए यांत्रिक समर्थन के रूप में काम करते हैं, बल्कि विद्युत कनेक्शन, इन्सुलेशन और गर्मी अपव्यय के लिए महत्वपूर्ण तत्व के रूप में भी काम करते हैं। अपनी असाधारण तापीय चालकता, उच्च इन्सुलेशन गुणों, उत्कृष्ट यांत्रिक शक्ति और तापीय स्थिरता के कारण, वे उच्च-शक्ति, उच्च-आवृत्ति और उच्च-विश्वसनीयता वाले इलेक्ट्रॉनिक उत्पादों के लिए पसंदीदा सामग्री बन गए हैं।
अनुप्रयोग
उनके अनुप्रयोग विभिन्न उच्च-अंत इलेक्ट्रॉनिक क्षेत्रों में फैले हुए हैं:
पावर मॉड्यूल:आईजीबीटी, पावर मॉड्यूल, लेजर डायोड (एलडी) और लाइट-एमिटिंग डायोड (एलईडी) के लिए गर्मी अपव्यय और इन्सुलेशन सब्सट्रेट।
माइक्रोइलेक्ट्रॉनिक पैकेजिंग:आरएफ मॉड्यूल, संचार घटकों और ऑटोमोटिव इलेक्ट्रॉनिक कंट्रोल यूनिट (ईसीयू) के लिए चिप-ऑन-बोर्ड (सीओबी) सब्सट्रेट के रूप में उपयोग किया जाता है।
सेमीकंडक्टर विनिर्माण:सेमीकंडक्टर प्रक्रिया उपकरण, जैसे इलेक्ट्रोस्टैटिक चक (ईएससी) और हीटिंग प्लेट में लागू किया जाता है।
एयरोस्पेस और सैन्य:उच्च विश्वसनीयता आवश्यकताओं वाले सर्किट सिस्टम, जिसमें रडार, नेविगेशन और संचार उपकरण शामिल हैं।
सेंसर:उच्च तापमान और उच्च दबाव वाले वातावरण में दबाव और तापमान सेंसर के लिए आधार सामग्री।
लाभ
उत्कृष्ट विद्युत इन्सुलेशन:उच्च परावैद्युत शक्ति प्रभावी सर्किट अलगाव और डिवाइस सुरक्षा सुनिश्चित करती है।
उच्च तापीय चालकता:घटकों द्वारा उत्पन्न गर्मी को तेजी से नष्ट करता है, जिससे ज़्यादा गरम होने से बचाव होता है और उत्पाद के जीवनकाल और स्थिरता में वृद्धि होती है।
कम तापीय विस्तार गुणांक (सीटीई):सिलिकॉन चिप्स के तापीय विस्तार गुणांक से मेल खाता है, जिससे तापीय तनाव कम होता है और कनेक्शन विश्वसनीयता में सुधार होता है।
उच्च यांत्रिक शक्ति:उच्च कठोरता, पहनने का प्रतिरोध और संक्षारण प्रतिरोध मजबूत यांत्रिक समर्थन प्रदान करते हैं।
स्थिर रासायनिक प्रदर्शन:अम्ल, क्षार और पिघले हुए धातु के क्षरण के प्रतिरोधी, कठोर वातावरण के लिए उपयुक्त।
विशिष्टता पैरामीटर तालिका
| पैरामीटर आइटम | यूनिट/स्थिति | विशिष्ट मान |
|---|---|---|
| एल्यूमिना शुद्धता | % | 96%, 99.6% |
| तापीय चालकता | W/(m·K) | 20 - 30 |
| फ्लेक्सुरल स्ट्रेंथ | एमपीए | 300 - 400 |
| वॉल्यूम प्रतिरोधकता | Ω·सेमी @25°C | >10^14 |
| परावैद्युत स्थिरांक | 1MHz | 9.0 - 10.0 |
| परावैद्युत शक्ति | kV/mm | 15 - 20 |
| तापीय विस्तार गुणांक | ×10⁻⁶/°C (25-800°C) | 6.5 - 7.5 |
| अधिकतम ऑपरेटिंग तापमान | °C | 1600 - 1750 |
| सतह धातुकरण | - | सोना, चांदी, तांबा चढ़ाना उपलब्ध |
नोट: उपरोक्त पैरामीटर सामान्य श्रेणियां हैं और ग्राहक की आवश्यकताओं के अनुसार अनुकूलित की जा सकती हैं।
प्रक्रिया प्रवाह
सिरेमिक पाउडर तैयार करना → टेप कास्टिंग या ड्राई प्रेसिंग → उच्च तापमान सह-फायरिंग → लेजर कटिंग → सीएनसी सटीक पीस → अल्ट्रासोनिक सफाई → सतह धातुकरण (स्क्रीन प्रिंटिंग/कोटिंग/डीपीसी, आदि) → पैटर्न नक़्क़ाशी → इलेक्ट्रोप्लेटिंग गाढ़ा होना → अंतिम निरीक्षण।
उपयोग के निर्देश
सोल्डरिंग:थर्मल शॉक से बचने के लिए तापमान प्रोफाइल के सख्त नियंत्रण के साथ, रिफ्लो सोल्डरिंग या वैक्यूम सिंटरिंग की सिफारिश की जाती है।
सफाई:अल्ट्रासोनिक सफाई के लिए आइसोप्रोपिल अल्कोहल या विआयनीकृत पानी का प्रयोग करें। मजबूत एसिड और क्षार से बचें।
हैंडलिंग:तेल संदूषण को रोकने के लिए हैंडलिंग के दौरान दस्ताने पहनें। भंगुर फ्रैक्चर से बचने के लिए सावधानी से संभालें।
भंडारण:धातुकरण परत के ऑक्सीकरण को रोकने के लिए, स्थिर तापमान, आर्द्रता-नियंत्रित और धूल-मुक्त वातावरण में स्टोर करें।
बिक्री के बाद सेवा
हम 12 महीने की उत्पाद गुणवत्ता वारंटी प्रदान करते हैं; मुफ्त तकनीकी परामर्श और आवेदन सहायता; गैर-मानव-संबंधित उत्पाद गुणवत्ता मुद्दों के लिए मुफ्त मरम्मत या प्रतिस्थापन; और ग्राहक档案 प्रबंधन के माध्यम से आजीवन तकनीकी ट्रैकिंग सेवाएं।
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या एल्यूमिना सब्सट्रेट को जटिल आकृतियों में ड्रिल और संसाधित किया जा सकता है?
ए: हाँ। उन्नत लेजर प्रसंस्करण और सीएनसी पीस तकनीक उच्च-सटीक माइक्रो-होल, ब्लाइंड होल और जटिल आकृतियों को सक्षम करती हैं।
प्र: एल्यूमिना सब्सट्रेट और एल्यूमीनियम नाइट्राइड (AlN) सब्सट्रेट के बीच कैसे चुनें?
ए: एल्यूमिना सब्सट्रेट लागत-प्रभावशीलता और उत्कृष्ट समग्र प्रदर्शन प्रदान करते हैं, जो अधिकांश अनुप्रयोगों के लिए उपयुक्त हैं। एल्यूमीनियम नाइट्राइड सब्सट्रेट उच्च तापीय चालकता (लगभग 170-200 W/(m·K)) प्रदान करते हैं, लेकिन उच्च लागत पर, जो उन्हें अत्यधिक उच्च-शक्ति-घनत्व परिदृश्यों के लिए आदर्श बनाते हैं।
प्र: धातुकरण परत की बंधन शक्ति क्या है?
ए: हम धातु परत और सिरेमिक सब्सट्रेट के बीच अत्यंत उच्च बंधन शक्ति सुनिश्चित करने के लिए उच्च तापमान सह-फायरिंग या उन्नत पतली-फिल्म प्रक्रियाओं (जैसे डीपीसी) का उपयोग करते हैं, जो ब्रेज़िंग और वायर बॉन्डिंग के लिए आवश्यकताओं को पूरा करता है।
