उच्च परिशुद्धता वाले सिलिकॉन नाइट्राइड सिरेमिक विशेष आकार के ट्रैपेज़ॉइडल संरचनात्मक घटक (स्थिति बॉस के साथ)

उच्च-सटीक सिलिकॉन नाइट्राइड सिरेमिक विशेष आकार का ट्रैपेज़ॉइडल स्ट्रक्चरल कंपोनेंट (पोजीशनिंग बॉस के साथ)

उत्पाद परिचय

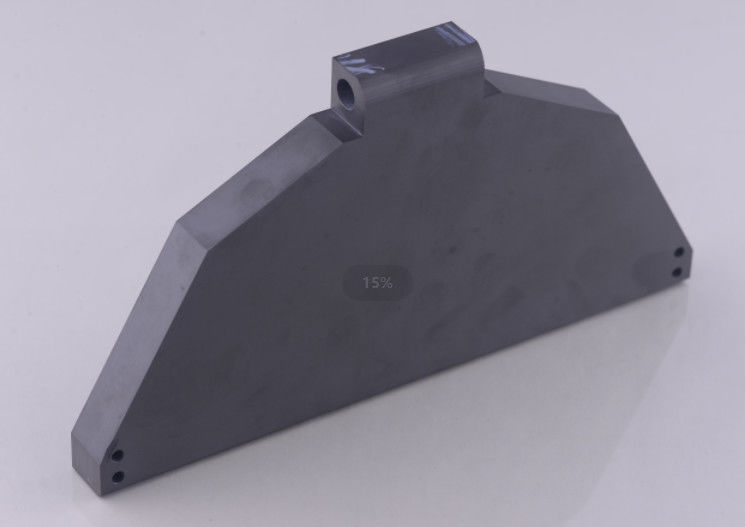

यह उत्पाद गैस-फेज सिंटर्ड सिलिकॉन नाइट्राइड सिरेमिक का उपयोग करके निर्मित है, जो एक गहरे भूरे रंग की धात्विक चमक वाली सतह प्रस्तुत करता है। उत्पाद एक अभिनव अनियमित ट्रैपेज़ॉइडल संरचना को अपनाता है, जिसमें शीर्ष पर सटीक गोलाकार छेद और नीचे दोनों तरफ चार सममित रूप से वितरित माउंटिंग छेद के साथ एक पोजीशनिंग बॉस है। समग्र संरचना को परिमित तत्व विश्लेषण के माध्यम से अनुकूलित किया गया है, जो संरचनात्मक शक्ति सुनिश्चित करते हुए हल्के वजन का डिज़ाइन प्राप्त करता है। सभी छेद की स्थिति उच्च सटीकता के साथ संसाधित की जाती है, जिसमें स्थितिगत सहनशीलता को ±0.01 मिमी के भीतर नियंत्रित किया जाता है।

मुख्य लाभ

• असाधारण संरचनात्मक स्थिरता: संपीड़न शक्ति ≥2200MPa, फ्लेक्सुरल शक्ति ≥750MPa

• उत्कृष्ट थर्मल प्रबंधन प्रदर्शन: तापीय चालकता 30-35W/(m·K), तापीय विस्तार का गुणांक 3.3×10⁻⁶/°C

• बेहतर पहनने का जीवन: विकर्स कठोरता ≥1500, पहनने की दर <1×10⁻⁷mm³/N·m

• उत्कृष्ट पर्यावरणीय अनुकूलन क्षमता: एसिड और क्षार संक्षारण के लिए प्रतिरोधी (हाइड्रोफ्लोरिक एसिड को छोड़कर), ऑक्सीकरण प्रतिरोध तापमान 1400°C तक

• सटीक आयामी नियंत्रण: प्रमुख आयामी मशीनिंग सटीकता IT5 ग्रेड तक, सतह खुरदरापन Ra≤0.1μm

प्राथमिक अनुप्रयोग

• एयरोस्पेस: इंजन हॉट-एंड कंपोनेंट ब्रैकेट, नेविगेशन सिस्टम माउंटिंग बेस

• सेमीकंडक्टर उपकरण: लिथोग्राफी मशीनों के लिए सटीक गाइड, वैक्यूम मैनिपुलेटर के लिए कनेक्टिंग पार्ट्स

• ऑटोमोटिव उद्योग: टर्बोचार्जर बेयरिंग सीट, फ्यूल सेल बाइपोलर प्लेट

• सटीक उपकरण: उच्च-सटीक माप प्लेटफॉर्म बेस, ऑप्टिकल सिस्टम समायोजन फ्रेम

• औद्योगिक स्वचालन: रोबोट एंड-इफेक्टर्स, हाई-स्पीड स्पिंडल सपोर्ट कंपोनेंट

विशिष्टता तालिका

विनिर्माण प्रक्रिया

नैनोस्केल पाउडर प्रीट्रीटमेंट → मोल्ड डिजाइन और निर्माण → ड्राई प्रेसिंग → आइसोस्टैटिक प्रेसिंग एन्हांसमेंट → गैस प्रेशर सिंटरिंग → सीएनसी सटीक मशीनिंग → लेजर माप सत्यापन → गैर-विनाशकारी परीक्षण → अल्ट्रा-क्लीन सफाई पैकेजिंग → गुणवत्ता ट्रेसबिलिटी मार्किंग

उपयोग के निर्देश

1. सभी माउंटिंग छेदों के सटीक संरेखण को सुनिश्चित करने के लिए स्थापना के दौरान विशेष पोजीशनिंग फिक्स्चर का उपयोग करें

2. फास्टनिंग बोल्ट के लिए उच्च तापमान मिश्र धातु सामग्री की सिफारिश की जाती है, जिसमें प्रीलोड 25N·m से अधिक नहीं होना चाहिए

3. उच्च तापमान कार्य स्थितियों के तहत 0.15-0.25 मिमी थर्मल विस्तार अंतर आरक्षित करें

4. हाइड्रोफ्लोरिक एसिड के संपर्क से बचें; मजबूत क्षारीय वातावरण में अनुशंसित उपयोग तापमान ≤150°C

5. सतह की स्थिति की नियमित रूप से जांच करें; हर 500 घंटे में गैर-विनाशकारी परीक्षण की सिफारिश की जाती है

बिक्री के बाद सेवा

• 18 महीने की विस्तारित गुणवत्ता आश्वासन

• मानार्थ स्थापना मार्गदर्शन और तकनीकी प्रशिक्षण

• पूर्ण उत्पाद जीवनचक्र ट्रेसबिलिटी के लिए समर्थन

• अनुकूलित संरचनात्मक अनुकूलन समाधान

• 24 घंटे आपातकालीन तकनीकी सहायता सेवा

अक्सर पूछे जाने वाले प्रश्न

प्र: इस विशेष आकार के संरचनात्मक घटक के लिए अधिकतम प्रसंस्करण आकार क्या है?
उत्तर: वर्तमान में, अधिकतम संसाधित करने योग्य आकार 300×200×150 मिमी है, विशेष आवश्यकताओं के लिए कस्टम आकार उपलब्ध हैं

प्र: उच्च तापमान कंपन वातावरण में सेवा जीवन क्या है?
उत्तर: 1200°C और 0.5 मिमी आयाम की स्थिति में, सेवा जीवन 5000 घंटे से अधिक है

प्र: क्या सतह संशोधन उपचार उपलब्ध हैं?
उत्तर: विशिष्ट कार्य स्थिति आवश्यकताओं को पूरा करने के लिए सतह कोटिंग और पॉलिशिंग जैसे विशेष उपचार प्रदान किए जा सकते हैं
