उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन में निर्मित, झेजियांग, जिंहुआ
ब्रांड नाम: Dayoo
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: मोल-भाव करना
मूल्य: Negotiate
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: बातचीत योग्य
भुगतान शर्तें: बातचीत योग्य
बेअदबी: |
0.1um |
आनमनी सार्मथ्य: |
850-900 एमपीए |
रंग: |
स्लेटी |
प्रकार: |
सिरेमिक भाग |
प्रतीक चिन्ह: |
लेजर उत्कीर्णन |
झुकने की शक्ति: |
>750 एमपीए |
आकार: |
कस्टमेटेड |
पारद्युतिक स्थिरांक: |
9 |
रंग: |
स्लेटी |
तार की लंबाई: |
300 मिमी |
आकार सीमा: |
0.5 मिमी -100 मिमी |
अस्थिभंग बेरहमी: |
6-7 (एमपीए • एम 1/2) |
घनत्व: |
3.2-3.3 जी/सेमी3 |
ऊष्मीय चालकता: |
25-30 w/mk |
वोल्टेज: |
110-220V |
बेअदबी: |
0.1um |
आनमनी सार्मथ्य: |
850-900 एमपीए |
रंग: |
स्लेटी |
प्रकार: |
सिरेमिक भाग |
प्रतीक चिन्ह: |
लेजर उत्कीर्णन |
झुकने की शक्ति: |
>750 एमपीए |
आकार: |
कस्टमेटेड |
पारद्युतिक स्थिरांक: |
9 |
रंग: |
स्लेटी |
तार की लंबाई: |
300 मिमी |
आकार सीमा: |
0.5 मिमी -100 मिमी |
अस्थिभंग बेरहमी: |
6-7 (एमपीए • एम 1/2) |
घनत्व: |
3.2-3.3 जी/सेमी3 |
ऊष्मीय चालकता: |
25-30 w/mk |
वोल्टेज: |
110-220V |

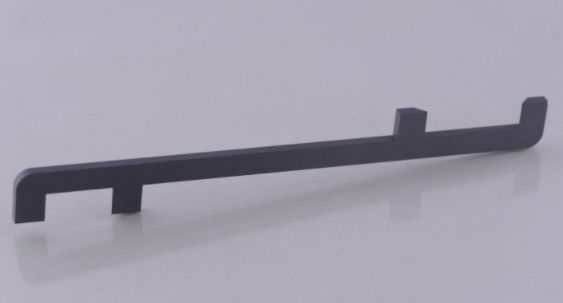

यह उत्पाद सिलिकॉन नाइट्राइड सिरेमिक आई-बीम गाइड रेल है, जिसे गर्म प्रेसिंग सिंटरिंग तकनीक का उपयोग करके निर्मित किया गया है, जिसमें एक समान गहरे ग्रे मैट बनावट और एक सटीक ग्राउंड सतह है।उत्पाद एक अभिनव आई-बीम सममित संरचना को अपनाता है, एक स्थिर तीन-समर्थन बिंदु संरचना बनाने के लिए दोनों छोरों पर और बीच में ऊर्ध्वाधर आयताकार बहिर्वाहों के साथ एक लम्बी मुख्य शरीर को जोड़ती है।यह डिजाइन सटीक गाइड पोजिशनिंग कार्यक्षमता प्राप्त करते हुए पर्याप्त संरचनात्मक ताकत सुनिश्चित करता हैउच्च परिशुद्धता वाले स्वचालित उपकरण अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है।
• उच्च तापमान उपकरण: गर्मी उपचार भट्ठी के लिए मार्गदर्शक रेल, सिंटरिंग भट्ठी के लिए असर ट्रैक
• परिशुद्धता मशीनरीः सीएनसी मशीन उपकरण रैखिक गाइड रेल, परिशुद्धता माप उपकरण गाइड घटक
• स्वचालित उपकरण: रोबोटिक हाथ की स्थिति पटरियों, स्वचालित उत्पादन लाइन परिवहन गाइड रेल
• अर्धचालक विनिर्माण: वेफर ट्रांसफर गाइड रेल, वैक्यूम उपकरण गाइड घटक
• विशेष उपकरण: उच्च तापमान छिड़काव उपकरण गाइड रेल, लेजर प्रसंस्करण मशीन गाइड तंत्र
→ अति उच्च संरचनात्मक शक्तिः संपीड़न शक्ति ≥2400 एमपीए, झुकने की शक्ति ≥720 एमपीए
→ असाधारण पहनने के प्रतिरोधः विकर्स कठोरता ≥1580 HV, मिश्र धातु गाइड रेल की तुलना में 8 गुना अधिक पहनने का जीवन
→ उत्कृष्ट थर्मल स्थिरताः निरंतर संचालन तापमान -60°C1380°C
→ कम घर्षण गुणांकः गतिशील घर्षण गुणांक ≤0.15, कोई अतिरिक्त स्नेहन की आवश्यकता नहीं है
→ सटीक आयामी स्थिरताः ऊष्मा विस्तार गुणांक 3.1×10−6/°C, उच्च तापमान सटीकता सुनिश्चित करता है
| प्रदर्शन सूचक | तकनीकी पैरामीटर |
|---|---|
| सामग्री संरचना | Si3N4 ≥ 97.2% |
| सतह उपचार | परिशुद्धता पीसने (Ra=0.4-0.6 μm) |
| थोक घनत्व | 3.27 g/cm3 |
| सीधापन | ≤0.01 मिमी/100 मिमी |
| समतलता | ≤0.008 मिमी |
| परिचालन तापमान | -60°C1380°C |
| थर्मल विस्तार गुणांक | 3.1×10−6/°C |
| फ्रैक्चर की कठोरता | 7.8 MPa·m1/2 |
Ultra-fine powder formulation → Hot pressing casting → Vacuum debinding → Hot pressing sintering → Three-dimensional rough grinding → Precision guide rail grinding → End face precision machining → Ultrasonic cleaning → CMM inspection → Anti-vibration packaging
स्थापना के दौरान सटीकता स्तर का उपयोग करें ताकि सीधापन ≤0.02 मिमी/मीटर सुनिश्चित हो सके
अनुशंसित फिट क्लियरेंस 0.03-0.08 मिमी, तंग फिट से बचें
उच्च तापमान वातावरण में उपयोग किए जाने पर आरक्षित थर्मल विस्तार सीमा
नियमित रूप से गाइड रेल की सतह को साफ करें, हर 500 घंटे में पहनने की जांच करने की सिफारिश करें
प्रभाव भार से बचें, बल के समान वितरण सुनिश्चित करें
• 24 महीने की गुणवत्ता आश्वासन अवधि
• निःशुल्क स्थापना और डिबगिंग मार्गदर्शन
• कस्टम आकार सेवाओं के लिए समर्थन
• साइट पर तकनीकी सहायता प्रदान करना
• आजीवन रखरखाव सेवाएं
प्रश्न: आई-बीम संरचना के क्या फायदे हैं?
A: I- बीम संरचना स्थिरता बढ़ाने वाले तीन समर्थन बिंदु डिजाइन के साथ कठोरता सुनिश्चित करते हुए हल्के वजन को प्राप्त करती है
प्रश्न: उत्पाद की सीधाई कैसे सुनिश्चित की जाती है?
उत्तर: सटीक गाइड रेल पीसने की मशीनों का उपयोग करके, सीधापन 0.01 मिमी/100 मिमी तक पहुंच सकता है
प्रश्न: क्या उच्च तापमान वाले वातावरण में आयामी स्थिरता बनी रहती है?
A: परीक्षण 1000°C पर 500 घंटे के बाद आयाम परिवर्तन दर <0.015% दिखाता है
प्रश्न: अधिकतम प्रसंस्करण योग्य लंबाई क्या है?
A: वर्तमान में अधिकतम संसाधित I-beam गाइड रेल लंबाई 1200 मिमी है
