सिलिकॉन नाइट्राइड डबल क्रिसेंट डिस्क - उच्च-सटीक सममित विशेष सिरेमिक घटक

सिलिकॉन नाइट्राइड डबल क्रिसेंट डिस्क - उच्च-सटीक सममित विशेष सिरेमिक घटक

उत्पाद अवलोकन

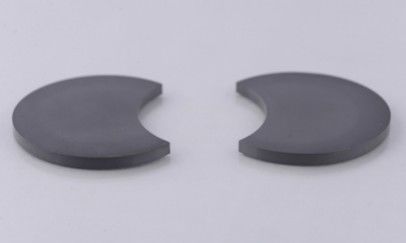

यह उत्पाद एक सिलिकॉन नाइट्राइड डबल क्रिसेंट डिस्क है जो आइसोस्टैटिक प्रेसिंग तकनीक का उपयोग करके निर्मित है। इसमें एक सुरुचिपूर्ण गहरा भूरा रंग है और डबल-साइडेड ग्राइंडिंग के माध्यम से ऑप्टिकली-लेवल फ्लैटनेस प्राप्त की जाती है। उत्पाद एक अद्वितीय सममित क्रिसेंट डिज़ाइन को अपनाता है, जिसमें दो डिस्क संरचनाएं एकदम सही दर्पण समरूपता में हैं, और सभी किनारों में गोल कोने हैं ताकि कोई तनाव सांद्रता न हो। यह सटीक संरचनात्मक डिज़ाइन इष्टतम तनाव वितरण और स्थापना स्थिरता सुनिश्चित करता है, जबकि कार्यक्षमता को बनाए रखता है।

प्राथमिक अनुप्रयोग

• सटीक सीलिंग: उच्च तापमान और उच्च दबाव वाले उपकरण सीलिंग गैस्केट, वैक्यूम चैंबर सीलिंग घटक
• ऑप्टिकल उपकरण: लेजर उपकरण शेडिंग डिस्क, ऑप्टिकल सिस्टम एपर्चर घटक
• मैकेनिकल इंजीनियरिंग: सटीक बेयरिंग स्पेसर, ट्रांसमिशन सिस्टम वियर-रेसिस्टेंट शिम
• सेमीकंडक्टर निर्माण: वेफर हैंडलिंग फिक्स्चर, एटचिंग उपकरण इन्सुलेशन डिस्क
• चिकित्सा उपकरण: उच्च-सटीक उपकरण अलगाव डिस्क, परीक्षण उपकरण इन्सुलेशन घटक

उत्पाद के लाभ

→ उत्कृष्ट फ्लैटनेस: फ्लैटनेस ≤0.005mm, समानांतरता ≤0.008mm
→ अल्ट्रा-उच्च कठोरता: विकर्स कठोरता ≥1550HV, मिश्र धातु इस्पात से 10 गुना बेहतर घिसाव प्रतिरोध
→ उत्कृष्ट तापमान प्रतिरोध: निरंतर ऑपरेटिंग तापमान -196℃～1300℃
→ शून्य पारगम्यता: घनत्व ≥99.5%, पूरी तरह से एयरटाइट
→ रासायनिक निष्क्रियता: एसिड और क्षार संक्षारण के लिए प्रतिरोधी, विभिन्न रासायनिक मीडिया के लिए उपयुक्त

तकनीकी विशिष्टताएँ

विनिर्माण प्रक्रिया

नैनोस्केल पाउडर प्रीट्रीटमेंट → आइसोस्टैटिक प्रेसिंग → वैक्यूम सिंटरिंग → सतह रफ ग्राइंडिंग → डबल-साइडेड फाइन ग्राइंडिंग → प्रोफाइल कटिंग → कोना पॉलिशिंग → अल्ट्रासोनिक सफाई → आयामी निरीक्षण → वैक्यूम पैकेजिंग

उपयोग दिशानिर्देश

1. स्थापना के दौरान माउंटिंग सतहों को साफ रखें ताकि कणों से होने वाले नुकसान से बचा जा सके

2. सममित माउंटिंग सुनिश्चित करने के लिए विशेष स्थापना फिक्स्चर का उपयोग करने की अनुशंसा करें

3. सीलिंग अनुप्रयोगों के लिए प्रीलोड बल 25N·m से अधिक नहीं होना चाहिए

4. सतह की स्थिति का नियमित रूप से निरीक्षण करें, हर 1000 ऑपरेटिंग घंटों में अनुशंसित

5. फ्लोरीन युक्त मीडिया वातावरण में लंबे समय तक उपयोग से बचें

सेवा प्रतिबद्धता

• 18 महीने की गुणवत्ता आश्वासन
• मानार्थ स्थापना तकनीकी मार्गदर्शन
• छोटे बैच कस्टम उत्पादन के लिए समर्थन
• सामग्री प्रमाणन रिपोर्ट का प्रावधान
• आजीवन मुफ्त तकनीकी परामर्श

अक्सर पूछे जाने वाले प्रश्न

प्र: क्रिसेंट डिज़ाइन का विशेष कार्य क्या है?
उ: क्रिसेंट डिज़ाइन थर्मल विस्तार के लिए क्षतिपूर्ति स्थान प्रदान करते हुए प्रभावी सीलिंग क्षेत्र सुनिश्चित करता है

प्र: उत्पाद की आयामी सटीकता क्या है?
उ: मोटाई सहिष्णुता ±0.002mm के भीतर नियंत्रित, प्रोफाइल सहिष्णुता ≤0.01mm

प्र: क्या यह अल्ट्रा-हाई वैक्यूम वातावरण के लिए उपयुक्त है?
उ: आउटगैसिंग दर <10⁻¹¹Pa·m³/s, विशेष रूप से अल्ट्रा-हाई वैक्यूम अनुप्रयोगों के लिए उपयुक्त

प्र: अधिकतम संसाधित करने योग्य आकार क्या है?
उ: वर्तमान में अधिकतम संसाधित करने योग्य क्रिसेंट डिस्क संरचना जिसका व्यास 200 मिमी है

तकनीकी नवाचार:
तापमान परिवर्तन के दौरान आयामी स्थिरता बनाए रखने के लिए अद्वितीय सममित तनाव संतुलन डिजाइन का उपयोग करता है। विशेष पीसने की प्रक्रियाएं नैनोस्केल सतह खुरदरापन प्राप्त करती हैं, जो एकदम सही सीलिंग प्रभाव सुनिश्चित करती हैं। सामग्री 0.8μm के भीतर नियंत्रित समान अनाज आकार के साथ अनुकूलित सिंटरिंग प्रक्रिया से गुजरती है, उच्च कठोरता बनाए रखते हुए अच्छी फ्रैक्चर क्रूरता प्रदान करती है।
