सिलिकॉन नाइट्राइड सिरेमिक यू-क्लैंप ब्लॉक - केंद्रीय माउंटिंग होल के साथ उच्च-तापमान संरचनात्मक घटक

सिलिकॉन नाइट्राइड सिरेमिक यू-क्लैम्प ब्लॉक - केंद्रीय माउंटिंग छेद के साथ उच्च तापमान संरचनात्मक घटक

उत्पाद का अवलोकन

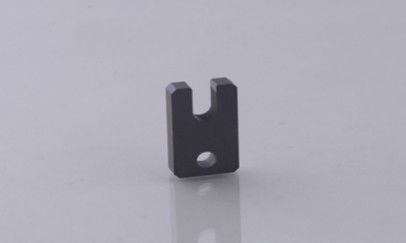

यह एक उच्च प्रदर्शन वाले सिलिकॉन नाइट्राइड सिरेमिक यू-क्लैम्प ब्लॉक है जो गैस दबाव सिंटरिंग तकनीक का उपयोग करके निर्मित किया गया है।उत्पाद में एक विशिष्ट गहरे काले रंग की उपस्थिति होती है जिसमें एक चिकनी और घनी सटीक चमकदार सतह होती हैइसके अद्वितीय यू-आकार के डिजाइन के साथ-साथ शीर्ष पर सममित उभरा और आधार पर एक केंद्रीय परिपत्र छेद, बहुक्रियाशील संरचनात्मक एकीकरण की अनुमति देता है।यह डिजाइन उच्च तापमान और कठोर वातावरण में आसान स्थापना और संरचनात्मक स्थिरता दोनों सुनिश्चित करता है.

मुख्य अनुप्रयोग

• उच्च तापमान उपकरण: गर्मी उपचार भट्ठी समर्थन, sintering फिटिंग समर्थन ब्लॉक
• द्रव नियंत्रण प्रणाली: उच्च तापमान पाइपलाइन फिक्सिंग क्लैंप, पंप और वाल्व कनेक्शन ब्रैकेट
• सटीक मशीनरी: स्वचालित उपकरण गाइड रेल क्लैंप, रोबोटिक आर्म कनेक्टर
• इलेक्ट्रॉनिक्स और अर्धचालकः वैक्यूम कक्ष आंतरिक समर्थन, वेफर स्थानांतरण पोजिशनिंग ब्लॉक
• अनुसंधान एवं प्रयोगात्मक स्थापनाः विशेष सामग्री परीक्षण उपकरण, उच्च तापमान माप उपकरण ब्रैकेट

उत्पाद के फायदे

→ अत्यधिक तापमान प्रतिरोधः 1200°C पर संरचनात्मक स्थिरता बनाए रखता है
→ अल्ट्रा-हाई मैकेनिकल रेसिस्टेंसः फ्लेक्सुरल रेसिस्टेंस ≥650 एमपीए, कंप्रेसिव रेसिस्टेंस ≥2200 एमपीए
→ असाधारण संक्षारण प्रतिरोधः अधिकांश एसिड, क्षार और कार्बनिक सॉल्वैंट्स का सामना करता है
→ उत्कृष्ट पहनने के प्रतिरोधः विकर्स कठोरता ≥1450, सेवा जीवन धातु सामग्री से बहुत अधिक है
→ कम थर्मल विस्तार गुणांकः 3.2×10−6/°C, उच्च तापमान पर आयामी स्थिरता सुनिश्चित करता है

तकनीकी विनिर्देश

निर्माण प्रक्रिया

Powder Formulation → Spray Drying → Bidirectional Press Forming → Isostatic Pressing → Gas Pressure Sintering → CNC Precision Machining → Hole Grinding → Surface Polishing → Quality Inspection → Cleaning & Packaging

उपयोग दिशानिर्देश

1. बल के समान वितरण को सुनिश्चित करने के लिए विशेष स्थापना फिक्स्चर का उपयोग करें

2. उच्च तापमान मिश्र धातु बोल्ट का उपयोग करते हुए बंधन के लिए अनुशंसित टोक़ ≤30 N·m

3. यू-ग्रूव और संभोग भागों के बीच अनुशंसित रिक्तिः 0.1-0.3 मिमी

4. पहनने के लिए नियमित रूप से छेद के अंदर की दीवार की जांच करें (हर 6 महीने में सिफारिश की जाती है)

5. संक्षारक वातावरण में उपयोग के बाद, डीआयनयुक्त पानी से साफ करें और सूखा रखें

सेवा प्रतिबद्धता

• 18 महीने की उत्पाद गुणवत्ता वारंटी
• निःशुल्क तकनीकी परामर्श और चयन सेवाएं
• छोटे बैच के परीक्षण आदेशों के लिए समर्थन (न्यूनतम आदेश मात्राः 10 टुकड़े)
• तीसरे पक्ष की सामग्री परीक्षण रिपोर्ट प्रदान करना
• तत्काल आदेशों के लिए त्वरित उत्पादन सेवा उपलब्ध (7 कार्यदिवस)

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: उत्पाद का अधिकतम संचालन तापमान क्या है?
उत्तर: ऑक्सीकरण वातावरण में अधिकतम तापमान 1200°C और निष्क्रिय गैसों में 1350°C तक है।

प्रश्न: क्या छेद के आकार को अनुकूलित किया जा सकता है?
A: Φ2mm से Φ25mm तक कस्टम-थ्रू-होल आकार समर्थित हैं, ±0.01mm तक की सटीकता के साथ।

प्रश्न: यह कंपन वाले वातावरण में कैसे काम करता है?
उत्तर: सिलिकॉन नाइट्राइड सिरेमिक की उच्च डम्पिंग विशेषताएं इसे कंपन वातावरण के लिए विशेष रूप से उपयुक्त बनाती हैं, धातुओं की तुलना में बेहतर कंपन डम्पिंग के साथ।

प्रश्न: क्या आप परीक्षण के लिए नमूने प्रदान करते हैं?
उत्तरः परीक्षण और सत्यापन के लिए मानक नमूने (अधिकतम 2 टुकड़े) उपलब्ध हैं।

डिजाइन विशेषताएंः
इस यू-क्लैम्प ब्लॉक में एक एर्गोनोमिक डिजाइन शामिल है जहां सममित ऊपरी बहिर्मुख रोबोट हैंडलिंग को सुविधाजनक बनाते हैं, और नीचे के छेद में तनाव एकाग्रता को रोकने के लिए एक चैंफर होता है।आंतरिक यू-ग्रुव संभोग भागों के साथ घर्षण पहनने को कम करने के लिए विशेष चमकाने से गुजरता है. उत्पाद उच्च तापमान वातावरण में विरूपण या दरार को रोकने के लिए सख्त गर्मी उपचार प्रक्रियाओं से गुजरता है,पारंपरिक धातु क्लैंप की तुलना में 3-5 गुना अधिक सेवा जीवन प्रदान करता है.
